Пирометр LumaSense Mikron E2T Pulsar III

Описание прибора

+

Новое поколение устройств MIKRON E2T Pulsar III компании LumaSense Technologies сочетает непрерывное измерение температуры газа и футеровки с регистрацией обоих показаний в одном приборе. Отметим, что для работы Pulsar III требуется 24 В постоянного тока, 5 А, причем в качестве опции имеется внешний источник питания 24 В постоянного тока с таким же уровнем взрывобезопасности, как Pulsar III.

Комплексные процессы

Для оптимальной работы вашей установки для регенерации серы (УРС) требуются измерение и управление сложной последовательностью процессов. Особенно важно управление температурой печи реактора для предотвращения повреждения футеровки при высоких температурах и забивания конвертеров аммонийными солями при низких температурах.

Установки, использующие печь реактора для сжигания отходящих газов, например, аммиака и углеводородов, должны поддерживать температуру, гарантирующую их разложение. Самые современные процессы, например, обогащение кислородом, обычно связаны с еще более высокими температурами и требуют более точного слежения за ними.

Температурные системы

Изделия MIKRON E2T компании LumaSense решают задачи, связанные с требованиями к измерению температуры в вашей печи, с помощью сложной инфракрасной технологии. Конструкция PULSAR III позволяет измерять две длины волны для длительного и мгновенного измерения температуры футеровки (RT), температуры газа (GT) и общей температуры (FF) в сосуде без влияния тепла, вибрации и коррозионных газов. Оборудование, устанавливаемое по заказу, предназначено для наблюдения за процессами сгорания, результатами ремонта футеровки и предупредительного технического обслуживания во время полноценной работы сосуда.

Свыше 550 нефтеперерабатывающих заводов и нефтехимических компаний с 1700 установок по всему миру обращаются к нам ради того, чтобы получать точные инфракрасные измерения температуры. Устанавливая инфракрасные термометры E2T PULSAR III, вы инвестируете в доказанную на опыте самую высокую производительность и в максимальную экономичность.

Особенности пирометра LumaSense Mikron E2T Pulsar III

  • Одновременное измерение температуры футеровки и газа
  • Вывод мгновенных и средних показаний
  • Сертификаты взрывобезопасности CSA/US, KEMA и ATEX
  • Цифровая связь RS485 для дистанционного управления установкой параметров
  • Взаимозаменяемость с имеющимися установками E2T

Два рабочих режима: стандарт SMART FMA

Компания LumaSense Technologies разработала уникальный метод под названием «алгоритм измерения в пламени (FMAMikron для компенсации межканальных явлений при измерении температуры горячих газов и футеровки. В обычных условиях пламя может увеличить (или уменьшить) сигнал, исходящий от футеровки в зависимости от качества, количества и поглощающей способности этого пламени.

Аналогичным образом некоторая прозрачность пламени или горячего газа может стать причиной того, что излучение от футеровки будет увеличивать (или уменьшать) температуру пламени. Алгоритм FMA фактически устраняет эти нежелательные «перекрестные» искажения и определяет более достоверные значения температуры футеровки и пламени/горячего газа.

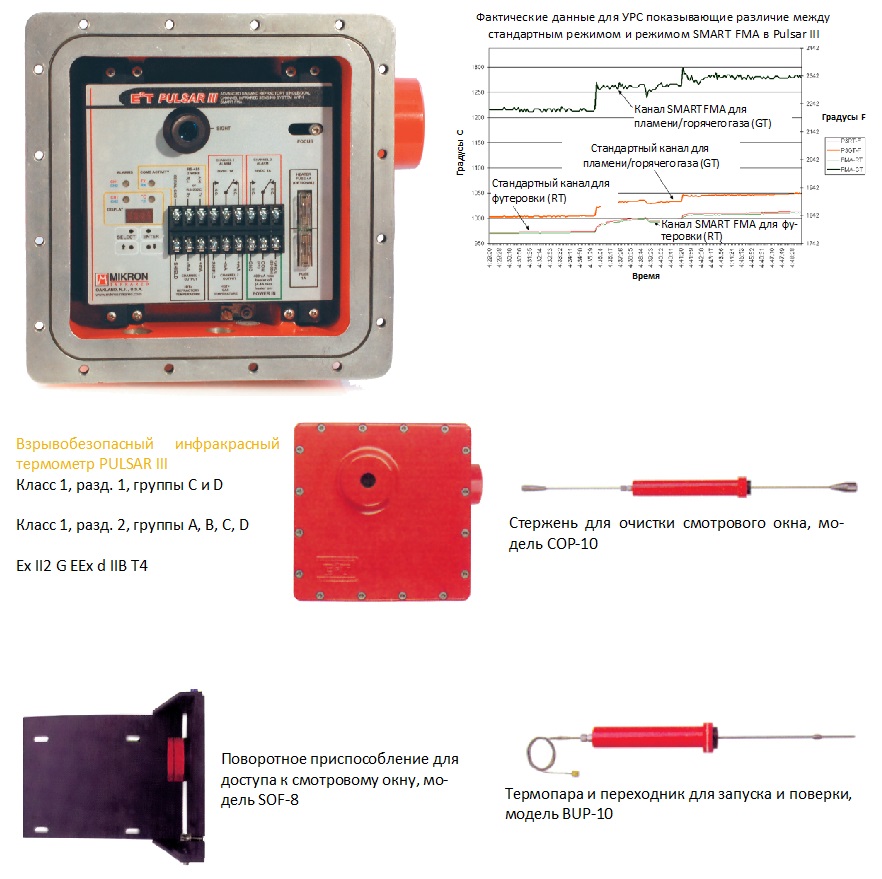

График, приведенный ниже, показывает разницу между стандартным рабочим режимом и рабочим режимом SMART FMA (переключение осуществляется на месте работы). Обратите внимание, что, когда интенсивность пламени резко изменяется, кривые температур футеровки (RT) и стандартного пламени/горячего газа (GT) демонстрируют умеренную реакцию на это. Такое поведение вполне ожидаемо для футеровки из-за ее теплоемкости, но не для пламени. После включения режима SMART FMA канал горячего газа (GT) демонстрирует резкое изменение, аналогичное фактическим потокам воздуха и газа для горения в УРС.

 pulsar_1

Возможность конфигурирования на месте работы для различных сочетаний температур

Уникальная конструкция прибора Pulsar III позволяет ему непрерывно измерять две температуры одновременно. Например, один канал может измерять температуру футерованной стенки в то время, как второй канал может измерять температуру горячего рабочего газа. Двухканальные измерения имеют общий оптический путь (окно просмотра, запорная арматура и пр.)

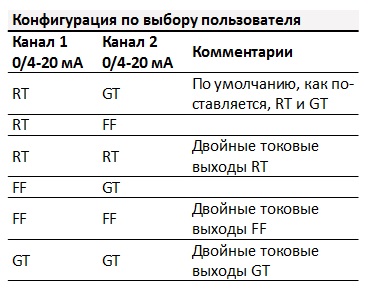

В каждом приборе Pulsar III предусмотрено два аналоговых выхода, которые могут быть сконфигурированы так, как показано в таблице. Если режим FMA включен, его действие распространяется на все выходы.

pulsar_2

RT — Температура поверхности футеровки
GT — Средняя температура газа
FF — Средняя интегральная общая температура

Методы установки

Расположение на печи

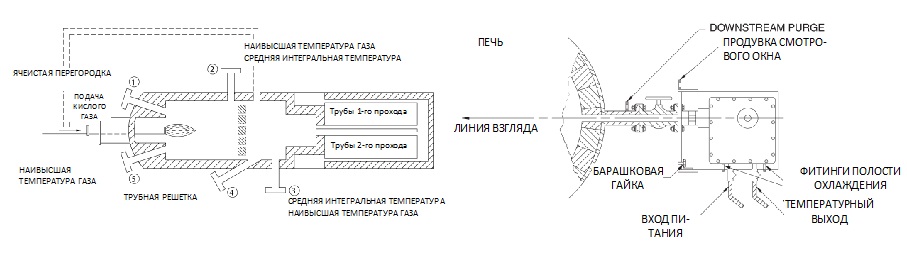

Использование различных систем измерения температуры зависит от подаваемых газов и конструкции горелки реактора. Если вы сжигаете простой кислый газ с топочным воздухом, PULSAR III следует установить примерно на двух третях расстояния от горелки до ловушки кислого газа. При наличии ячеистой перегородки или дроссельного кольца рекомендуется установка на позициях 2 и 3 (показанных на схеме ниже).

pulsar_4

При обогащении кислородом, критически важна целостность футеровки. Конструкция горелки и расположение становится важнейшим фактором при определении расположения ИК термометра. Его установка для измерения температуры футеровки RT должна быть связана с той областью, в которой конструкторы ожидают самую высокую температуру футеровки. Например, позиция 1 рекомендуется для защиты ячеистой перегородки, а позиция 4 — для слежения за трубной решеткой. Величины температуры на трубной решетке особенно критичны, поскольку защитные кольца и соединения керамической трубы с металлом могут подвергнуться воздействию слишком высоких температурных отклонений в результате операций по обогащению кислородом.

Монтаж на печи

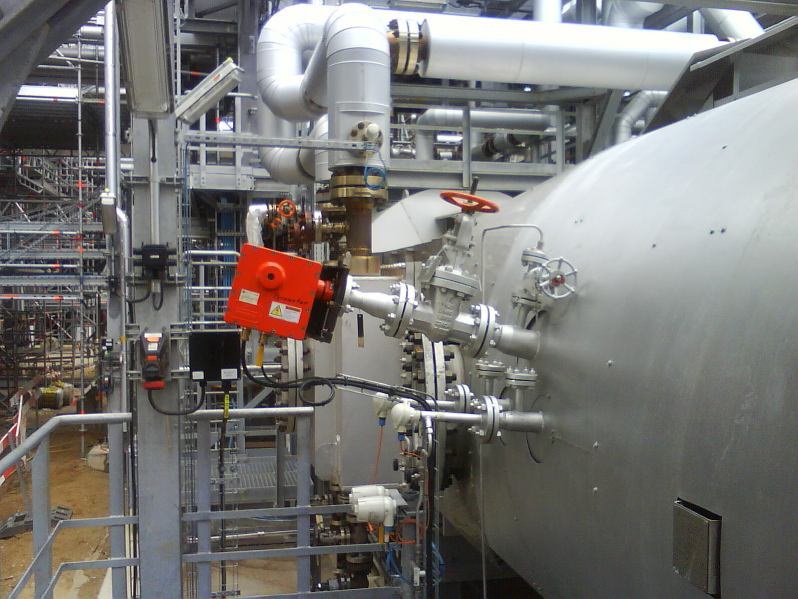

Прибор E2T PULSAR III должен монтироваться на горизонтальном диаметре (не более ±15°) перпендикулярно камере при измерении на футеровке или рядом с горелкой при измерении на ячеистой перегородке или трубной решетке.

Поворотное приспособление SOF-8 монтируется на 3-дюймовом шаровом клапане весом 150 или 300 фунтов, соединенном с печью через предоставляемую заказчиком арматуру для продувки, которую присоединяют далее по ходу потока. Минимальные параметры продувки для этой арматуры и для смотрового окна составляют 10 стандартных куб. футов в мин. (СКФМ) и 1 СКФМ, соответственно. На корпусе PULSAR III имеется полость для водяного или вихревого воздушного охлаждения в случаях, когда температура окружающей среды превышает 125° F (50° C). Для подачи питания и вывода сигнала следует использовать предоставляемые заказчиком герметизированные гибкие линии, соответствующие местным правилам, предусмотренным для работ в опасных средах.

pulsar_3
