Высокоточный инфракрасный пирометр LumaSense PhotriX

Описание прибора

Высокоточные инфракрасные пирометры LumaSense серии PhotriX представляют собой новейшие устройства, предназначенные для бесконтактного измерения температуры с высокой точностью. Система PhotriX может быть использована как одноканальное устройство для измерения температуры, а кроме этого несколько пирометров могут быть соединены в сеть с помощью многоканального модуля.

Особенности высокоточного инфракрасного пирометра LumaSense PhotriX

• Четыре спектральных диапазона и диапазона измерения температуры:

880 нм: 220 °C… 2600 °C
900 нм: 210 °C… 2600 °C
1550 нм: 125 °C… 2600 °C
700-1650 нм: 30 °C… 670 °C, 670 °C…2400 °C

• Различные варианты оптической системы:

Объектив
Световод
Оптоволоконный кабель

• Минимальный диаметр области измерения (от 0,5 мм)
• Малое время отклика (1 мсек)

Комплектация

Принадлежности LumaSense PhotriX (по отдельному заказу), используемые для коммуникации:

• Аналоговый выход 4-20 мА или 0-10
• Цифровой интерфейс RS232 или RS22
• Графический интерфейс пользователя
• Modbus

Базовая система PhotriX состоит из следующих компонентов:

• Оптическое устройство
• Электронный модуль
• Коммуникационный модуль
• Блок питания
• Соединительные кабели
• Программное обеспечение

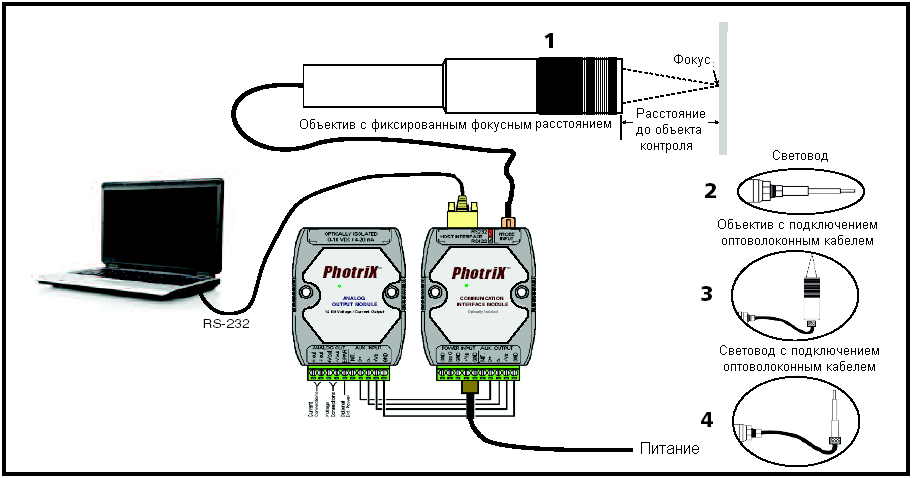

Варианты оптических устройств

Через оптическое устройство инфракрасное излучение объекта контроля поступает на электронный блок, где производится расчет температуры. Пирометр может быть оснащен одним из четырех возможных оптических устройств.

1. Объектив

Используется для наведения пирометра на объекты через смотровые окна и порты. Фокусное расстояние объектива, обеспечивающее минимальный диаметр области измерения, указывается пользователем во время заказа пирометра.

2. Световод

Световод представляет собой светопроводящий стержень, выполненный из монокристаллического сапфира. Такое оптическое устройство идеально подходит для ввода в вакуумные печи или для наведения пирометра на труднодоступные объекты. Изгиб световода может быть выполнен во время изготовления пирометра. Световод можно вставлять в отверстия или вакуумные фитинги с малым диаметром. Он способен выдерживать высокое давление и другое неблагоприятное воздействие внешней среды.

3. Объектив с подключением оптоволоконным кабелем

Используется в случаях, когда внешние условия вблизи печей или реакторов слишком неблагоприятны для электронной части пирометра или при нехватке пространства для монтажа пирометра. Оптоволоконный кабель позволяет размещать пирометр отдельно в удобном месте.

4. Световод с подключением оптоволоконным кабелем

Используется в случаях, когда внешние условия вблизи печей или реакторов слишком неблагоприятны для электронной части пирометра или при нехватке пространства для монтажа пирометра. Оптоволоконный кабель позволяет размещать пирометр отдельно в удобном месте.

Области применения

Материалы

• Полупроводники,
• Металлы,
• Керамика,
• Оксиды металлов

Процессы

• Различные технологические процессы получения тонких полупроводниковых пленок (испарение в вакууме (термическое, электронно-лучевое и т.д.), осаждение из газовой фазы, термическое выращивание и т.д., термоионное осаждение и т.д.)
• Технологические процессы выращивания кристаллов
• Нанесение оптических покрытий
• Лазерная сварка и нагрев
• Процессы, протекающие при сверхвысоких частотах

Тип оптического устройства:	световод	объектив
Спектральные диапазоны и диапазоны измерения температуры:	880 нм: 220°С… 2600°С 900 нм: 210°С… 2600°С 1550 нм: 125… 2600°С 700-1650 нм: 30°С… 670°С, 670…2400°С	880 нм: 280°С… 2150°С 900 нм: 270°С… 2150°С 1550 нм: 125°С… 2600°С 700-1650 нм: 65°С… 1000°С
Точность:	1,5°С или 0,15% измеренного значения
Смещение температурных значений:	<0,15°С в год
Выход:	RS232 (стандартный), Modbus,аналоговый (по отдельному заказу)
Рабочая температура окружающего воздуха (для электроники):	10 – 60°С
Вес	со световодом 310 гр, с объективом 500 гр
Питание:	универсальный блок питания от сети 110/220 В пер. тока, 50-60 Гц и 60 Гц (также может осуществляться питание непосредственно от источника 12 В пост. тока)

Стандартный комплект поставки системы

• Электронный модуль
• Коммуникационный модуль
• Универсальный блок питания
• Программное обеспечение
• Кабель для подключения электронного модуля к коммуникационному модулю (4м)
• Кабель для подключения коммуникационного модуля к компьютеру (3м)
• Руководство по эксплуатации

Принадлежности по отдельному заказу

• Пирометр с определенными диапазоном измерения температуры и оптическим устройством
• Кабели определенной длины
• Оптоволоконный кабель
• Изогнутый световод
• Защитные кожухи для световода

Аналоговый выходной модуль (AOV) 0-10В

Сапфировый или кварцевый кожух для защиты световода

Многоканальный коммуникационный модуль

Аналоговый выходной модуль (AOA) 4-20 мА

Световод с изогнутым наконечником

Соединительный кабель разъемом под углом 90°
