Непрерывное измерение температура газа на выходе из топки (FEGT) с помощью бесконтактного инфракрасного датчика температуры для оптимизации работы котлов и топок в изменяющихся рабочих условиях: качества угля, нагрузки, загрязнения золой и шлакообразования

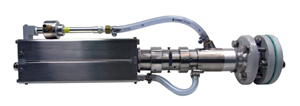

Датчик температуры газа на выходе из топки (FEGT)

• Предотвращение нежелательного развития ситуации путем контроля температуры топки;
• Точное определение необходимости проведения очистки отложений шлака или золы;
• Задание настроек срабатывания аварийного сигнала при непрерывном онлайн мониторинге для быстрого принятия мер по устранению неисправностей, если температура газа достигнет границ образования шлака/золы;
• Измерение скорости нагрева, определение количества выбросов NO_x и SO₂ и проведение сравнительного анализа;
• Оптимизация теплообмена посредством контроля температуры газа на выходе из топки (FEGT) в изменяющихся условиях;
• Предотвращение нежелательного шлакообразования на навесных деталях на входе посредством поддержания уровня температуры газа на выходе из топки ниже температуры плавления золы;
• Сокращение простоев вследствие поломок благодаря упреждающему мониторингу;
• Простая установка и легкость технического обслуживания при работающем котле.

LumaSense Technologies - это мировой лидер в области измерительного оборудования с 50-летным опытом производства датчиков газа и температуры для различных отраслей промышленности. LumaSense - это хорошо зарекомендовавшая себя компания-производитель инфракрасных датчиков для измерения температуры, развивающая данное направление благо-даря многолетним исследованиям и тесному сотрудничеству с заказчиками.

Наши пирометры IMPAC представляют собой инструменты для измерения температуры, которые используют инфракрасное излучение, т.е. они обрабатывают инфракрасное излучение объектов для определения температуры.

Во многих процессах горения одним из основных продуктов горения является CO2. Следовательно, измерение температуры газа CO2 позволяет надежно измерить температуру горения.

Наше решение для мониторинга процесса горения - это экономически эффективная система с пирометром IPE 140/45. Данный пирометр специально разработан для надежного "бесконтактного" измерения температуры горячих газообразных продуктов горения, содержащих CO2.

Данная система проста в установке и обслуживании. Выключать работающий котел не требуется. Система позволяет быстро реагировать при возникновении нежелательных ситуаций благодаря непрерывному онлайн мониторингу температуры горения.

Система FEGT от LumaSense включает:

• Инфракрасный датчик температуры;
• Герметичный защитный кожух в сборе;
• Защитная рубашка охлаждения;
• Устройство вихревого воздушного охлаждения;
• Съемное окно CaF2 в сборе (задвижка);
• Устройство продувки воздухом в сборе;
• Гофрированная трубка;
• Монтажный фланец (сферический);
• Воздушный фильтр для устройства вихревого воздушного охлаждения.

Технические характеристики

Инфракрасный термометр
Диапазон температур	от 400 до 2000 ° C (MB 20)
Спектральный диапазон	CO2 полоса поглощения спектра горячего газа CO2
Погрешность (Tокр. = 25 °C, e =1, T90 =1 сек)	До 1300 °C: 0,6% от показателя в  °C Выше 1300 °C: 0,8% от показателя в  °C
Воспроизводимость:	0,1%  от показателя в °C + 1 °C
Разрешение	интерфейса и дисплея: 0,1 °C, аналоговый вывод: < 0,03% от температурного диапазона
Аналоговый выход	линейный, от 0 до 20 мA или от 4 до 20 мA, постоянный ток, переключаемый; максимальная нагрузка 500 Ом
Электропитание	24 В переменного тока / постоянного тока (от 14 до 30 В переменного тока / постоянного тока) (Переменный ток: от 48 до 62 Гц)
Энергопотребление	6 В А
Защитный корпус	Корпус из нержавеющей стали с вихревым воздушным охлаждением (воздух нужен только при длительном мониторинге)
Класс защиты IP(пирометр)	IP65 (DIN 40 050)
Система
Максимальная температура воздуха продувки	75 °C (в системе охлаждения)
Максимальная температура окружающей среды для корпуса	90 °C
Вес системы FEGT	около 6 кг
Фильтрация воздуха	Фильтр 5 микрон
Окружающая среда
Температура окружающей среды	от 0 до 53 °C на корпусе пирометра
Температура хранения	От -20 до 60 °C
Относительная влажность	Без образования конденсата
Устройство вихревого воздушного охлаждения
Модель	208-25-HSS
Материал	Нержавеющая сталь
Вход	1/4 дюйма
Мощность системы охлаждения	440 Ватт
Расход воздуха @ 6,9 бар	708 ст. л./мин / вход с наружной резьбой

Примечание: Пирометр может измерять температуру горячих газообразных продуктов горения (с содержанием около 10% CO2), если толщина слоя не более 40 см.

Оптика

В наличии пирометры с разнообразной фокусируемой оптикой. Измерение температуры пятен самых маленьких размеров на любом расстоянии. Простая регулировка без дополнительных инструментов с помощью механизма, работающего по принципу "поворот и зажим" (операции выполняются одной рукой). Размеры пятен представлены в следующей таблице (указаны расстояния от передней плоскости объектива до объекта).

При смене оптического оборудования не требуется повторная калибровка пирометра. Размеры пятен, промежу-точные по отношению к приведенным в таблице значениям, рассчитываются с помощью интерполяции.

	Расстояние измерения a [мм]	Размер пятна M90 [мм]	Длина объектива S [мм]
Optics 1-PE	115	1,1	26
	135	1,3	13
	170	1,6	0
Optics 2-PE	210	1,8	26
	280	2,6	13
	500	4,9	0
Optics 3-PE	360	3	26
	625	5,6	13
	2000	20	4
	10000	100	0

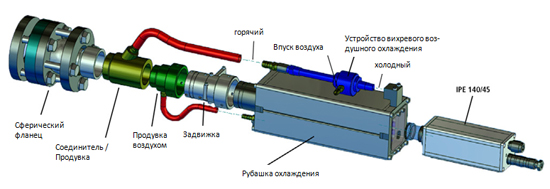

Схематичное изображение системы

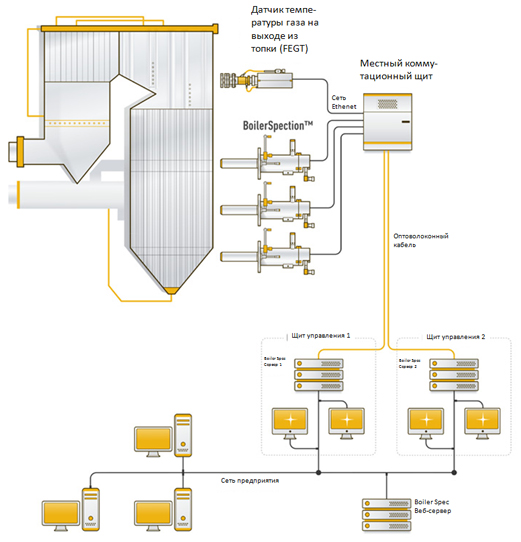

Конфигурация системы FEGT & BoilerSpection

Система FEGT встраивается непосредственно в систему управления установкой или монтируется как часть комплексного решения, например, вместе с системой LumaSense BoilerSpection, как показано здесь

Процедура заказа и подбора конфигурации

Система в сборе

Система в сборе включает минимум три компонента:

• Пирометр (IPE 140/45)
• Корпус FEGT в сборе
• Соединительный кабель - рекомендуется кабель, устойчивый к высоким температурам, с прямым подсоединением

Дополнительно требуется блок питания для пирометра. Требования к питанию: напряжение 24 В (от 14 до 30 В) постоянного или переменного тока (от 48 до 62 Гц).

Предложения по обслуживанию

• Установка и ввод в эксплуатацию
• Профилактическое обслуживание
• Обучение
• Расширенная гарантия

Доступная документация

Для системы FEGT:

• Руководство
• Справка о применении
• Паспорт изделия

Для BoilerSpection:

• Паспорта изделий
• Руководства
• Плакат/ электронная книга
• Справки о применении

Идентификационные номера

3 875 880 IPE 140/45, MB 20, от 400 до 2000 °C, лазерное наведение, фокусируемая оптика

3 875 890 IPE 140/45, MB 20, от 400 до 2000 °C, наведение через объектив, фокусируемая оптика

3 821 270 Электрический соединительный кабель, устойчивый к высоким температурам, 10 м, с прямым подсоединением

3 837 520 Охлаждающая рубашка FEGT для серии 140 включает: устройство вихревого воздушного охлаждения, трубку, сферический фланец, систему фильтрации воздуха, задвижку, окно CaF2, шланги (для потока продувочного воздуха внутри системы)

Комплектующие

3 852 290 Блок питания NG постоянного тока, 24 В постоянного тока, 1 A, для монтажа на несущем кронштейне C/Z, ввод от 100 до 240 В переменного тока

3 852 540 Блок питания NG 0D; от 85 до 265 В переменного тока, 24 В постоянного тока 600 мA

3 852 550 Блок питания NG 2D; от 85 до 265 В переменного тока, 24 В постоянного тока 600 мA, с концевым переключателем (двойным)
